| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Tianma |
| إصدار الشهادات: | RoHS |
| رقم الموديل: | YT024C023 |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | USD 15-17/ PCS |
| تفاصيل التغليف: | Corton: 544 × 365 × 250 مم الكمية: 504 قطعة الوزن (كجم): 11.8 ± 5٪ كجم |
| وقت التسليم: | 20-25 |
| بحجم: | 2.4 بوصة | رقم البكسل: | 240 (RGB) × 20 (QVGA) 166PPI |
|---|---|---|---|
| نوع الشاشة: | LCM ، TFT-LCD a-Si | ترتيب: | شريط عمودي RGB |
| دعم اللون: | 53٪ NTSC 262K | وضع التشغيل: | TN ، معدية ، عادة بيضاء |
| وقت الاستجابة: | 20 (Typ.) (Tr + Td) مللي ثانية | معدل الإطار: | 60 هرتز |
| مزود الطاقة: | 2.8 / 2.8 فولت (نموذجي) (IOVCC / VCC) | منظر جيد في: | 12:00 ظهرا |
| تسليط الضوء: | وحدة عرض QVGA TFT,شاشة 2.4 بوصة TFT,شاشة 166PPI Tft Lcd |
||

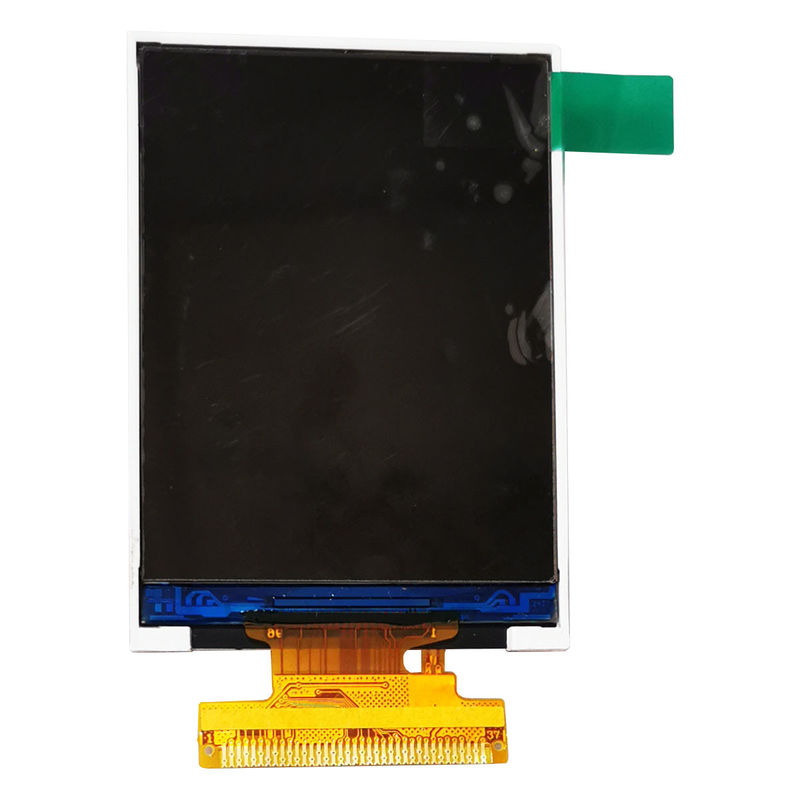

2.4.0 بوصة TN QVGA TFT وحدة العرض TFT شاشة TFT LCD 37PIN
YT024C023 عبارة عن مصفوفة ملونة نشطة طراز TFT-LCD يستخدم السيليكون غير المتبلور TFT (ترانزستورات رقيقة) كأجهزة تبديل نشطة.إنها شاشة عرض من النوع الانتقالي تعمل باللون الأسود العادي.تحتوي شاشة TFT-LCD على منطقة نشطة مقاسة قطريًا مقاس 1.54 بوصة مع 240 أفقيًا × 240 بكسل عموديًا.كل بكسل مقسم إلى نقاط حمراء وخضراء وزرقاء مرتبة في شريط عمودي ويمكن لهذه اللوحة أن تعرض 262 ألف لون.
المواصفات العامة
| رقم. | العنصر | تخصيص | وحدة | ملاحظة |
| 1 | حجم شاشة ال سي دي | 2.4 | بوصة | - |
| 2 | نوع اللوحة | a-Si TFT-LCD ، LCM | - | - |
| 3 | تنسيق العرض | 240 (رغب) × 320115 بكسل لكل بوصة | بكسل | - |
| 4 | وضع العرض | TN ، عادة أبيض ، معبر | - | - |
| 5 | دعم اللون | 262 ك 53٪ NTSC | - | ملحوظة |
| 6 | عرض الاتجاه | الساعة 12:00 ظهرا | - | - |
| 7 | نسبة التباين | 500: 1 (نموذجي) (TM) | - | - |
| 8 | الانارة | 200 شمعة / م² (النوع) | مؤتمر نزع السلاح / م 2 | ملحوظة |
| 9 | مخطط خافت | 42.72 (أفقي) × 60.26 (رأسي) × 2.45 (د) ملم | مم | ملحوظة |
| 10 | منطقة نشطة | 36.72 (أفقي) × 48.96 (رأسي) ملم | مم | - |
| 11 | منطقة مدي | - | مم | - |
| 12 | وزن | 12.0 جرام (نموذجي) | ز | - |
| 13 | لوحة اللمس | بدون | قليل | - |
| 14 | مصدر ضوء | WLED [1S4P] ، 20K ساعة ، W / O Driver | - | - |
| 15 | نوع الواجهة | 8/9/16/18 بت 8080 متوازي ، 37 دبابيس FPC | - | - |
| 16 | درجة حرارة التشغيل | -20 ~ 70درجة مئوية | º ج | - |
| 17 | درجة حرارة التخزين | -30 ~ 80 درجة مئوية | º ج | - |
البعد المخطط (الوحدة: مم)
منتجات ذات صله
| بحجم | نموذج رقم: | الدقة | البعد المخطط (LCM) H * V * T (مم) |
واجهه المستخدم | عرض الاتجاه |
| 2.31 | YT023H003 | 320 * 240 | 50.80 * 45.80 * 2.46 | MCU / SPI | 00:00 |
| 2.4 | YT024H001 | 240 * 320 | 42.72 * 60.26 * 2.25 | MCU | 00:00 |
| 2.4 | YT024C017 | 240 * 320 | 42.72 * 60.26 * 2.25 | SPI + RGB / MCU | الكل |
| 2.8 | YT028H003 | 240 * 320 | 50.00 * 69.20 * 2.40 | MCU | الكل |
| 2.8 | YT028I001 | 240 * 320 | 50.00 * 69.20 * 2.40 | MCU | 00:00 |
| 3.5 | YT035F001 | 320 * 480 | 54.66 * 82.94 * 2.20 | MIPI | 00:00 |
| 3.5 | YT035C025 | 320 * 480 | 55.00 * 84.71 * 2.25 | MCU / SPI | الكل |
| 3.5 | YT043H007 | 480 * 800 | 62.46 * 105.9 * 2.20 | SPI + RGB | الكل |
| 4 | YT043H012 | 480 * 800 | 62.46 * 105.9 * 2.20 | MIPI | 00:00 |
| 4.3 | YT445H006 | 480 * 854 | 60.04 * 109.42 * 1.95 | RGB | الكل |
| 4.5 | YT045I001 | 480 * 854 | 60.00 * 109.00 * 1.85 | MIPI | الكل |
| 5 | YT050B008 | 720 * 1280 | 64.70 * 118.70 * 1.55 | MIPI | الكل |
| 5 | YT050C001 | 1080 * 1920 | 64.9 * 119.75 * 2.2 | RGB | الكل |
| 5 | YT055H005-V1 | 480 * 800 | 70.34 * 128.11 * 2.05 | RGB | الكل |
| 5.5 | YT055B001 | 1080 * 1920 | 71.00 * 129.56 * 1.50 | MIPI | الكل |
لماذا أخترتنا:
1.تأسست شركتنا في عام 2011 ، ولديها تعاون طويل الأمد مع العديد من الشركات المعروفة.
2. لدينا فريق r & d المهنية والدعم الفني.
3. لدينا عدد كبير من المخزون الفوري ويمكننا شحن التسليم في أسرع وقت ممكن بعد الدفع.
4.نحن وكيل مباشر لهذه العلامات التجارية ، عملية الطلب بسيطة ووقت التسليم قصير.
5.كل شاشة من شركتنا لديها ضمان طويل ولدينا ما يكفي من الدعم الفني يمكن أن نقدم خدمة ما بعد البيع.
احتياطات استخدام وحدات LCD
1.1 التعامل مع الاحتياطات
1.1.1 لوحة العرض مصنوعة من الزجاج.لا تعرضها لصدمة ميكانيكية بإنزالها من مكان مرتفع ، إلخ.
1.1.2 في حالة تلف لوحة العرض وتسرب مادة الكريستال السائل الموجودة بداخلها ، تأكد من عدم دخول أي منها إلى فمك ، إذا لامست المادة جلدك أو ملابسك ، اغسلها على الفور باستخدام الماء والصابون.
1.1.3 لا تستخدم القوة المفرطة على سطح العرض أو المناطق المجاورة لأن ذلك قد يحدث
يتسبب في اختلاف درجة اللون.
1.1.4 المستقطب الذي يغطي سطح شاشة وحدة LCD ناعم ويسهل خدشه.
تعامل مع هذا المستقطب بعناية.
1.1.5 إذا كان سطح الشاشة ملوثًا ، فتنفس على السطح وامسحه برفق باستخدام أ
قطعة قماش جافة ناعمة.إذا لم تكن لا تزال غير نظيفة تمامًا ، فبلل قطعة قماش بأحد المذيبات التالية:
-ايزوبروبيل
-الكحول الإيثيلي
قد تؤدي المذيبات بخلاف تلك المذكورة أعلاه إلى إتلاف المستقطب.خاصة ، لا تستخدم
التالية:
-ماء
كيتون
- المذيبات الهوائية
1.1.6 لا تحاول تفكيك وحدة LCD.
1.1.7 إذا انقطعت طاقة الدائرة المنطقية ، فلا تقم بتطبيق إشارات الدخل.
1.1.8 لمنع تدمير العناصر بالكهرباء الساكنة ، يجب الحرص على الحفاظ على
بيئة العمل المثلى.
1.1.8.1 تأكد من تأريض الهيكل عند التعامل مع وحدات LCD.
1.1.8.2 الأدوات المطلوبة للتجميع ، مثل مكاوي اللحام ، يجب أن تكون مؤرضة بشكل صحيح.
1.1.8.3 لتقليل كمية الكهرباء الساكنة المتولدة ، لا تقم بالتجميع وأي أعمال أخرى في ظل ظروف جافة.
1.1.8.4 وحدة LCD مغلفة بفيلم لحماية سطح الشاشة.كن حذرًا عند تقشير هذا الفيلم الواقي حيث قد يتم توليد الكهرباء الساكنة.
1.2 احتياطات التخزين
1.2.1 عند تخزين وحدات LCD ، تجنب التعرض لأشعة الشمس المباشرة أو ضوء مصابيح الفلورسنت.
1.2.2 يجب تخزين وحدات LCD في نطاق درجة حرارة التخزين.إذا تم تخزين وحدات LCD لفترة طويلة ، فإن الحالة الموصى بها هي:
درجة الحرارة: 0درجة مئوية~ 40درجة مئويةالرطوبة النسبية: <80٪
1.2.3 يجب تخزين وحدات LCD في الغرفة بدون حمض وقلوي وغازات ضارة.
1.3 احتياطات النقل
1.3.1 يجب ألا تتعرض وحدات LCD للسقوط والصدمات العنيفة أثناء النقل ، كما يجب تجنب الضغط المفرط والماء والرطوبة وأشعة الشمس.
التعليمات
س 1.كيف يمكنني الوثوق بجودة منتجك؟
أ:
- جميع موادنا الخام متوافقة مع ROHS.
- العرض عبارة عن شركة حاصلة على شهادة ISO9001: 2008 و ISO9001: 2015 ، لقد التزمنا بمعايير ISO بشكل صارم في إنتاجنا.
- منتجاتنا 100٪ بصرية واختبار وظيفي قبل الشحن.
وفي الوقت نفسه ، نقوم باختبار الشيخوخة الضرورية واختبارات الموثوقية لوحدات شاشة TFT الخاصة بنا ، على سبيل المثال.قم بالتخزين والتشغيل في درجات حرارة عالية ومنخفضة وبيئة رطوبة عالية ، واختبار ESD واختبار مقاومة التداخل ، والإسقاط (مع العبوة) واختبار الاهتزاز.
تخضع شاشات اللمس الخاصة بنا لاختبار رش الملح ، واختبار الصلابة ، واختبار سقوط الكرة الفولاذية ، واختبار التسطيح ، واختبار الصدمة الحرارية ...
- خبرتنا وكفاءتنا تجعل معدل التأهيل دائمًا 99.7٪ أو أعلى.
س2. ما هي أحجام شاشات LCD ولوحات اللمس التي توفرها؟
أ:
-الأحجام الصغيرة والتي تشمل: 0.96"، 1.22"، 1.3"، 1.44"، 1.54"، 1.77"، 2.0"، 2.4"، 2.7"، 2.8"، 3.0"، 3.2"، 3.5"، 3.95"، 3.97"، 4.3"، 5"، 5.6"، 6.86".
- الأحجام المتوسطة والتي تشمل: 7"، 8"، 9"، 10.1"، 10.2"، 13.3"، 14.1" ، 15.6 "، 17" ، 21.5 "، 23
س3.هل يمكنني الحصول على أمر عينة من قبل أمر رسمي؟
أ: نعم ، طلب عينة مرحب به دائمًا للمشاريع الجديدة أو استبدال المشاريع قيد التشغيل.لدينا مخزون من العديد من النماذج القياسية لوحدات TFT LCD وشاشات اللمس من 0.96 بوصة إلى 13.3 بوصة ، مما يعني أن التسليم يمكن أن يتم في نفس يوم الطلب.
س4.ما هي المهلة الزمنية لأمر العينة وأمر الإنتاج الضخم؟
أ:
- بالنسبة لمنتجات LXDisplay القياسية ، عادةً ما تكون المهلة الزمنية للعينات من 1 إلى 7 أيام ، أما بالنسبة للإنتاج الضخم ، فقد يكون سريعًا يصل إلى 10 أيام.
--للمنتجات المخصصة ،
نحن قادرون على تجهيز FPC الجديد في 7 أيام ، والإضاءة الخلفية الجديدة في 15 يومًا ، ولوحة اللمس بالسعة الجديدة أو لوحة اللمس المقاومة في 18 يومًا.
يمكن أن يصل الإنتاج الضخم للمنتجات الخاصة إلى 3 أسابيع.
- باختصار ، بناءً على سنوات الإنتاج الكبيرة لدينا ، حافظنا على علاقة جيدة مع لوحة LCD و IC وموردي المواد الآخرين ، وكان لدينا إمداد ثابت حتى عندما كان هناك نقص كبير في المواد.
س5.هل لديك متطلبات موك؟
أ: نعم ، هذا يعتمد على أحجام مختلفة من المنتجات.يرجى الرجوع إلى مبيعاتنا ، شكرا.
س6.كيف أعمل معك على المنتجات المخصصة؟
أ: أولاً ، يرجى تزويدنا بوصف متطلباتك الخاصة ، وأي رسم أو مواصفات - سيعمل مهندسونا على إيجاد الحل المتوافق وأيضًا تكلفة القالب (إن وجدت) - نحن نقدم الرسم والمواصفات للموافقة - نقدم عينات للموافقة عليها بعد اختبار الموثوقية واختبار الشيخوخة - نقوم بإجراء تعديل إذا لزم الأمر - نقوم بكمية صغيرة من أمر المحاكمة (إذا لزم الأمر) - نقوم بالإنتاج الضخم.
