تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BOE
إصدار الشهادات: RoHS
رقم الموديل: YT040T001
شروط الدفع والشحن
الحد الأدنى لكمية: عشرة قطع
الأسعار: USD 13-15/ PCS
تفاصيل التغليف: 50 سم * 50 سم * 60 سم
وقت التسليم: 20-25
بحجم: |
3.95 بوصة |
عدد البكسل: |
720 (H) RGB × 720 (V) |
واجهه المستخدم: |
MIPI DSI |
التدرج اللوني: |
النوع 68٪ حد أدنى 63٪ |
عمق اللون: |
16.7 مليون |
نوع التكنولوجيا: |
IPS |
مسافة البكسل (مم): |
0.0999 (أفقي) × 0.0999 (رأسي) |
تكوين البكسل: |
شريط عمودي RGB |
وضع العرض: |
عادة الأسود ، وضع الإرسال |
اتجاه الرؤية: |
كل الساعة |
بحجم: |
3.95 بوصة |
عدد البكسل: |
720 (H) RGB × 720 (V) |
واجهه المستخدم: |
MIPI DSI |
التدرج اللوني: |
النوع 68٪ حد أدنى 63٪ |
عمق اللون: |
16.7 مليون |
نوع التكنولوجيا: |
IPS |
مسافة البكسل (مم): |
0.0999 (أفقي) × 0.0999 (رأسي) |
تكوين البكسل: |
شريط عمودي RGB |
وضع العرض: |
عادة الأسود ، وضع الإرسال |
اتجاه الرؤية: |
كل الساعة |

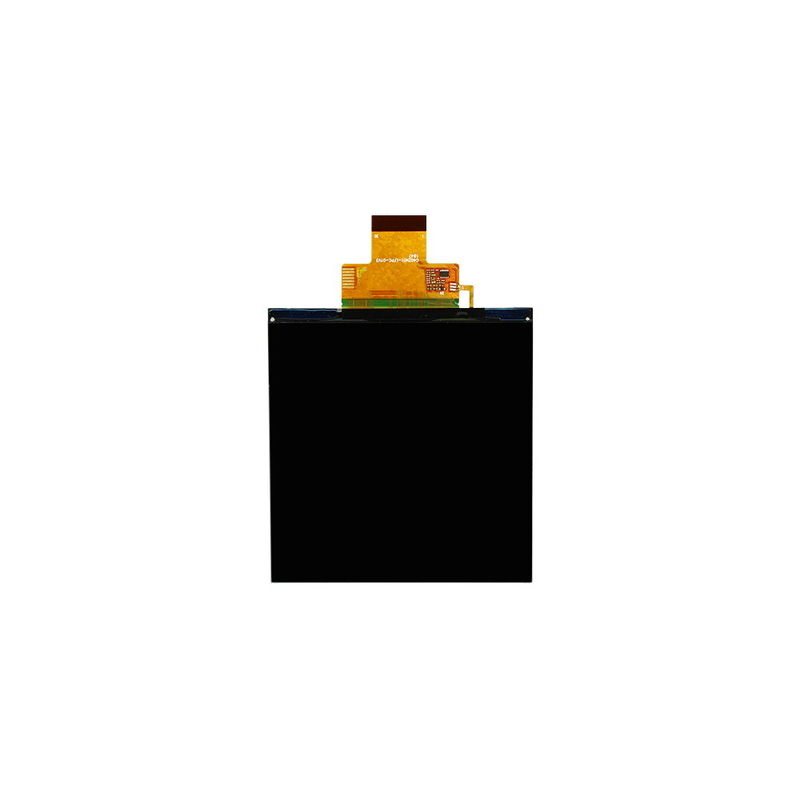

3.95 بوصة tft 720x720 LCD مربع مخصص YY1821 IC IPS المنزل الذكي الصناعي TFT وحدات العرض لوحات IPS LCD لوحة
YT040T001 عبارة عن مصفوفة ملونة نشطة TFT-LCD تستخدم السيليكون غير المتبلور TFT (ترانزستورات رقيقة) كأجهزة تبديل نشطة.يتكون هذا النموذج من لوحة TFT-LCD.إنها شاشة من النوع القابل للإرسال تعمل باللون الأسود العادي. تحتوي شاشة TFT-LCD هذه على مساحة نشطة مقاسة قطريًا مقاس 3.95 بوصة مع مصفوفة 720 بكسل أفقيًا × 720 بكسل رأسيًا.كل بكسل مقسم إلى نقاط حمراء وخضراء وزرقاء مرتبة في شريط عمودي ويمكن لهذه اللوحة عرض 16.7 مليون لون.
المواصفات العامة
| رقم. | العنصر | تخصيص | وحدة | ملاحظة |
| 1 | حجم شاشة ال سي دي | 4.0 | بوصة | - |
| 2 | نوع اللوحة | IPS | - | - |
| 3 | الدقة | 720 × (رغب) × 720 | بكسل | - |
| 4 | وضع العرض | عادة أسود | - | - |
| 5 | عرض عدد الألوان | 16.7 مليون | - | ملحوظة |
| 6 | عرض الاتجاه | مجانا | - | - |
| 7 | نسبة التباين | 1000 (دقيقة) | - | - |
| 8 | الانارة | 300 (نموذجي) | مؤتمر نزع السلاح / م 2 | ملحوظة |
| 9 | حجم الوحدة | 74.83 (عرض) × 78.98 (طول) × 1.46 (عرض) | مم | ملحوظة |
| 10 | منطقة نشطة | 71.93 (عرض) × 71.93 (طول) | مم | - |
| 11 | مساحة وحدة الصورة | 0.1355 (عرض) × 0.135 (طول) | مم | - |
| 12 | وزن | - | ز | - |
| 13 | سائق IC | YY1821 | - | - |
| 14 | برنامج تشغيل CTP IC | - | - | - |
| 15 | سائق حجم ذاكرة الوصول العشوائي IC | رامليس | قليل | - |
| 16 | واجهة CTP | - | - | |
| 17 | مصدر ضوء | 8LEDs بيضاء | - | - |
| 18 | واجهه المستخدم | MIPI | - | - |
| 19 | درجة حرارة التشغيل | -20 ~ 70 | º ج | - |
| 20 | درجة حرارة التخزين | -30 ~ 80 | º ج | - |
البعد المخطط (الوحدة: مم)
الميزات الحصرية:
1. وفقا لمتطلبات العملاء الهيكل المخصص ، شاشة تعمل باللمس ، FPC ، التكوين.
2. قبول إنتاج دفعة صغيرة ، مجموعة كاملة من خدمات الدعم الفني.
منتجات ذات صله
| بحجم | نموذج رقم: | الدقة | ح | الخامس | تي | تباعد الأصابع الذهبية | واجهه المستخدم | دبوس | IC |
| 3.95 | YT040B010 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | MCU | 44 | ILI9486L |
| 3.95 | YT040B011 | 320 × 480 | 60.88 | 94.57 | 2.25 | P0.8 / W0.4 | MCU | 50 | ILI9486L |
| 3.95 | YT040B012 | 320 × 480 | 60.88 | 94.57 | 2.25 | P0.7 / W0.35.4 | MCU | 50 | ILI9486L |
| 3.95 | YT040B013 | 320 × 480 | 60.88 | 94.57 | 2.25 | P0.7 / W0.35.4 | MCU | 52 | ILI9486L |
| 3.95 | YT040G007 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | MCU | 44 | ILI9486L |
| 3.95 | YT040G007-V1 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | MCU | 44 | ILI9486L |
| 3.95 | YT040G015 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | MCU | 44 | ILI9486L |
| 3.95 | YT040G015-V1 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | MCU | 44 | ILI9486L |
| 3.95 | YT040G017 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | 16 بت | 39 | ILI9486L |
| 3.95 | YT040G019 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | MCU | 39 | ILI9486L |
| 3.95 | YT040G020 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | MCU | 39 | ILI9486L |
| 3.95 | YT040G021 | 320 × 480 | 60.08 | 94.57 | 2.22 | ص 0.3 | 8 بت | 39 | ILI9486L |
| 3.95 | YT040G022 | 320 × 480 | 60.08 | 94.57 | 2.22 | P0.8 / W0.4 | 8 بت | 32 | ILI9486L |
| 3.95 | YT040G024 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.7 / W0.35.4 | 8 بت / 16 بت | 52 | ILI9486L |
| 3.95 | YT040G031 | 320 × 480 | 60.08 | 94.57 | 2.2 | P0.8 / W0.4 | 8 بت | 28 | ILI9486L |
| 3.95 | YT040H014 | 320 × 480 | 61.28 | 93.87 | 2.2 | P0.8 / W0.4 | MCU | 39 | ILI9486L |
| 3.95 | YT040H039 | 320 × 480 | 61.28 | 93.87 | 2.2 | ص 0.5 | 8 بت | 24 | ILI9486L |
| 3.95 | YT040H053 | 320 × 480 | 61.28 | 93.87 | 2.2 | ص 0.5 | RGB18BIT | 39 | ILI9486L |
| 3.95 | YT040M039 | 320 × 480 | 61.28 | 93.87 | 2.2 | ص 0.5 | 8 بت | 24 | R61581B |
الاحتياطات
1.معالجة
1.1 يوصى بتنظيف المستقطب ، الأثير البترولي (أو N-hexane) لتنظيف المستقطبات الأمامية / الخلفية والعاكسات والأسيتون والتولوين والإيثانول لتجنب إتلاف السطح.
1.2تأريض الجسم ، يجب ارتداء حزام معصم مضاد للتخلص من التفريغ الكهروستاتيكي أثناء التقاط شاشات LCD.
1.3لحام FPC ، أقل من 300 ℃ / 3S ، يجب تأريض اللحام على طاولة التأريض.
1.4في حالة استخدام مفك كهربائي للقيام بالتجميع ، يجب أن يكون مفك البراغي مؤرضًا.
2. التخزين
2.1.احفظه في كيس مغلق من البولي إيثيلين.
2.2.يحفظ في مكان مظلم.
2.3يحفظ في درجة حرارة بين 0 درجة مئوية و 35 درجة مئوية.
ليس يُسمح به عند 70 درجة مئوية لأكثر من 160 ساعة ، أو عند -20 درجة مئوية لأكثر من 48 ساعة.
3. السلامة
إذا تسرب الكريستال السائل من خلية زجاجية تالفة ، لا ضعه في فمك أو تلمس عينيك ، إذا لامست الكريستال السائل بشرتك أو ملابسك ، يرجى غسلها فورًا باستخدام الماء والصابون.
4. الضمان المحدود
ما لم يتم الاتفاق على خلاف ذلك بين جهاز أبوظبي للاستثمار والعميل ، سيقوم جهاز أبوظبي للاستثمار باستبدال أو إصلاح أي من وحدات شاشات الكريستال السائل الخاصة به والتي يتبين أنها معيبة وظيفيًا عند فحصها وفقًا لمعايير قبول شاشات الكريستال السائل الخاصة بجهاز أبوظبي للاستثمار (تتوفر نسخ عند الطلب) لمدة عام واحد من تاريخ الشحن. .يجب إعادة العيوب التجميلية / المرئية فوق المواصفات إلى جهاز أبوظبي للاستثمار في غضون 30 يومًا من الشحن.يجب أن يعتمد تأكيد هذا التاريخ على مستندات الشحن.تقتصر مسؤولية الضمان الخاصة بجهاز أبوظبي للاستثمار على الإصلاح و / أو الاستبدال وفقًا للشروط الموضحة أعلاه.لن يكون جهاز أبوظبي للاستثمار مسؤولاً عن أي أحداث لاحقة أو لاحقة.
4.1 إرجاع LCM بموجب الضمان - الشروط والأحكام
4.1 لا يمكن منح أي ضمان إذا تم تجاهل الاحتياطات المذكورة أعلاه.الأمثلة النموذجية للانتهاكات هي:
- زجاج LCD مكسور.
- تعديل الدائرة بأي شكل من الأشكال ، بما في ذلك إضافة المكونات.
4.2 سيتم إرسال فاتورة بإصلاحات الوحدة إلى العميل بناءً على اتفاق متبادل.يجب إرجاع الوحدات مع وصف كافٍ لحالات الفشل أو العيوب.يجب إزالة أي موصلات أو كبل مثبت من قبل العميل تمامًا دون الإضرار بفتحة PCB والموصلات والمحطات الطرفية.
